ZF系列闸板阀

一、 概述

ZF系列闸板阀是一-种用于物料输送过程中截止物料流或粗略控制物料流量的装置。RZF它既可以单独作为阀门使用，又可与星型卸灰阀和旋转给料阀等配套使用。本样本ZF系列闸板阀着重介绍ZF手动螺杆式、DZF电动螺杆式用户如需要其它形式闸板阀，我公司可以按用户要求设计并提供产品相关资料。

二、各式闸板阀简介

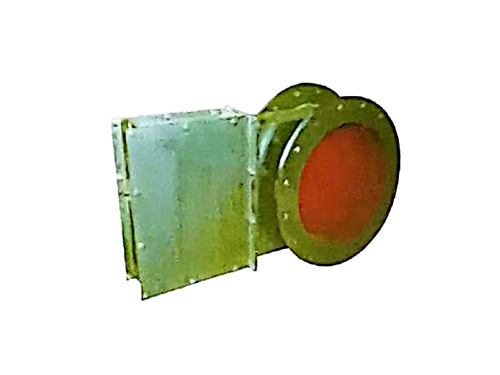

ZF螺杆式手动闸板阀
DZF螺杆式电动闸板阀

ZF螺杆式手动方口闸板阀

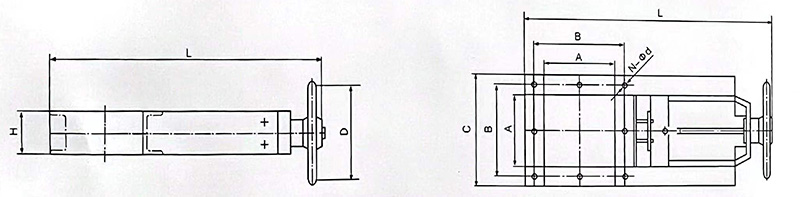

一、外形示意图

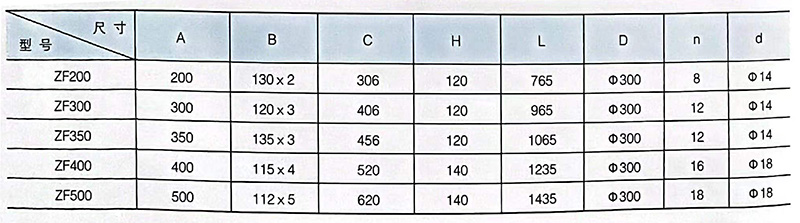

二、外形尺寸表

ZF螺杆式手动圆口闸板阀

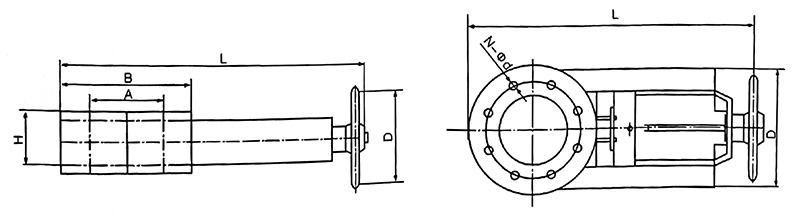

一、外形示意图

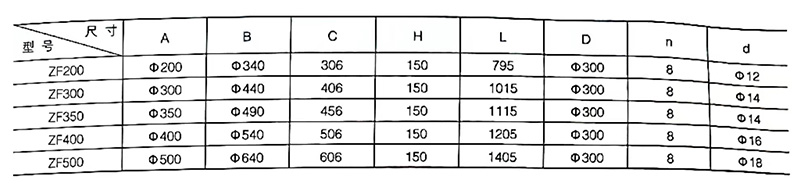

二、外形尺寸表

DZF螺杆式电动闸板阀
概述：

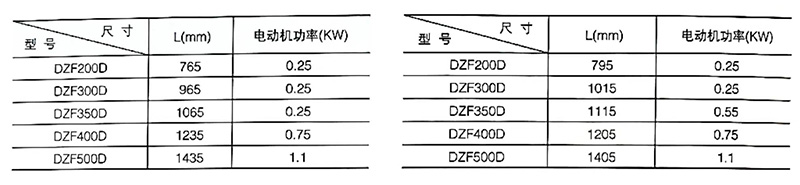

DZF螺杆式电动闸板阀电动头替代手轮，除下列参数表中所列参数不同外，其余与ZF螺杆式手动闸板阀均相同。

DZF电动闸板阀

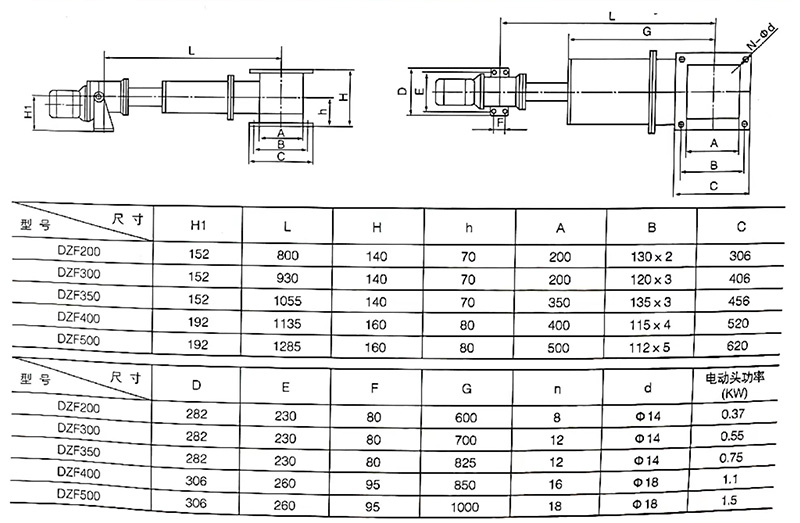

外形示意图：
